您好,歡迎光臨深圳市鼎正鑫科技有限公司官網(wǎng)!
行業(yè)資訊當(dāng)前位置:首頁 > 新聞中心 > 行業(yè)資訊
鎂合金材料小常識
時(shí)間:2019-01-07 來源:鼎正鑫科技
(1)純鎂多晶體的強(qiáng)度和硬度不高,因此純鎂不能直接作為結(jié)構(gòu)材料,純鎂通常被用來制作鎂合金及其他合金。

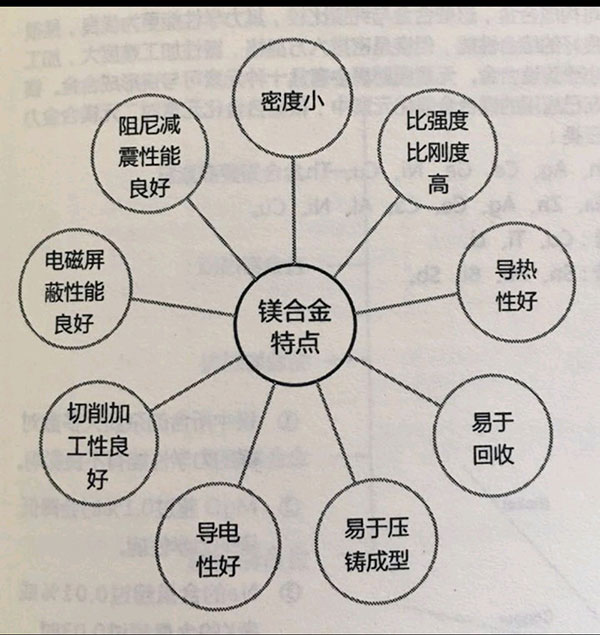

(2)鎂合金是21世紀(jì)最開發(fā)和應(yīng)用潛力的綠色工程材料
鎂合金與其他合金材料性能對比

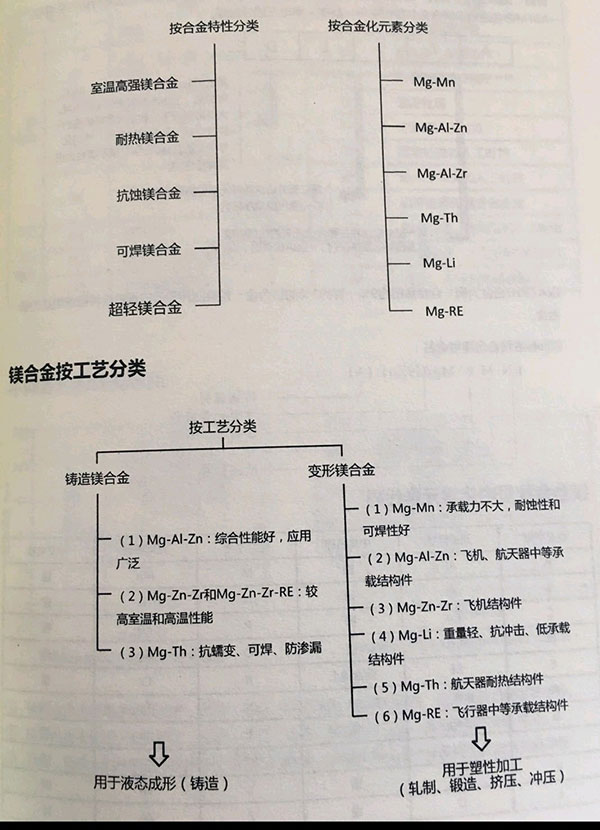

鎂于鋁,銅、鋅,鋯、釷等金屬可構(gòu)成合金,這是合金與純鎂比較,其力學(xué)性能更為優(yōu)良,是很好的結(jié)構(gòu)材料。盡管變形鎂合金具有良好的綜合性能,但鎂是密排六方晶格,塑性加工難度大,加工成本高,因此當(dāng)前變形鎂合金用量遠(yuǎn)小于鑄造鎂合金。元素周期表中有幾十種元素可與鎂形成合金。鎂與鐵、鈹、鉀,鈉等不能構(gòu)成合金。在已應(yīng)用的鎂合金強(qiáng)化元素中,根據(jù)合金化元素對二元鎂合金力學(xué)性能的影響,可將合金化元素分為三類:
1.提高強(qiáng)度的元素依次為:Al、Zn、Ag、Ce、Ga、Ni、Cu、Th。
2.提高韌性的元素依次為:Th、Ga、Zn、Ag、Ce、Ca、Al、Ni、Cu。
3.增強(qiáng)韌性而強(qiáng)度變化不大的元素:Cd、Ti、Li。
4.明顯增加強(qiáng)度、降低韌性的元素:Sn、Pd、Bi、Sb。

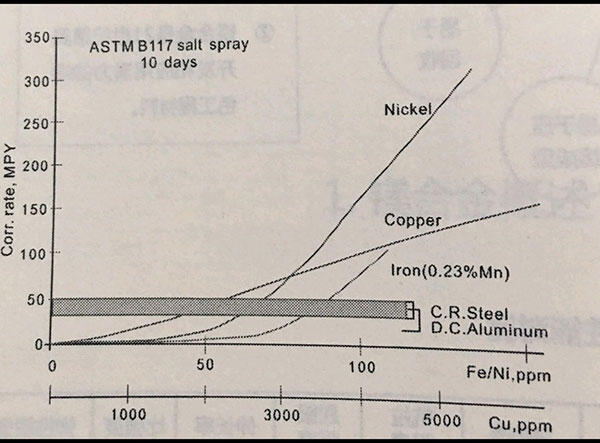

鎂中雜質(zhì)元素的影響
A、鎂中所含的雜質(zhì)大多數(shù)對鎂的力學(xué)性能有不良影響。
B、MgO 超過0.1%時(shí)會降低鎂的力學(xué)性能。
C、Na的含量超過0.01%或K的含量超過0.03時(shí),也會大大降低鎂的抗拉強(qiáng)度及其他力學(xué)性能。
D、但同時(shí)含Na達(dá)0.07%和含K達(dá)0.01%時(shí),鎂的強(qiáng)度并不降低,而只降低其塑性。

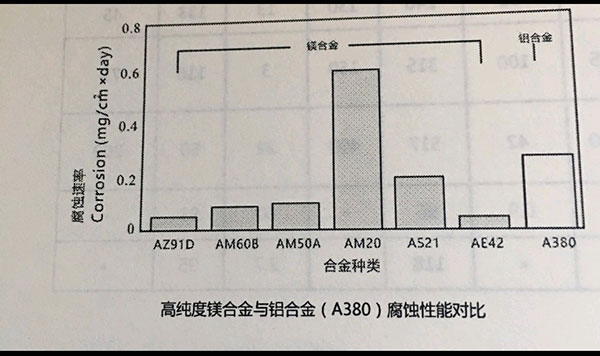

高純度鎂合金的耐腐蝕性與鋁相當(dāng)
1、鎂合金基體為密排六方晶格,鎂比較活潑,氧化膜疏松,故其熔鑄、塑性變形和防腐工藝均比鋁合金復(fù)雜。
2、高純度鎂合金的耐腐蝕性與鋁合金相當(dāng),甚至更低,因此高純度鎂合金工業(yè)化生產(chǎn)是鎂合金大量應(yīng)用亟待解決的問題。
深圳市鼎正鑫科技有限公司
專業(yè)提供鎂合金定量熔爐!
做安全的鎂合金裝備提供商
cnbon.com.cn
